超高真空対応MOフランジMOflamges
MOフランジの構造と特徴
■ シール面がフラットなので、どのような形状でも対応可能
■ ユニセックス構造

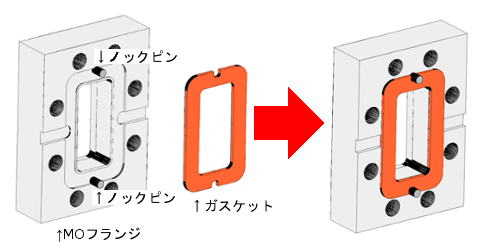

■ ノックピンによりフランジ合わせ面の位置決め精度を上げることが可能
■ ノックピンによりガスケットの脱落を防止

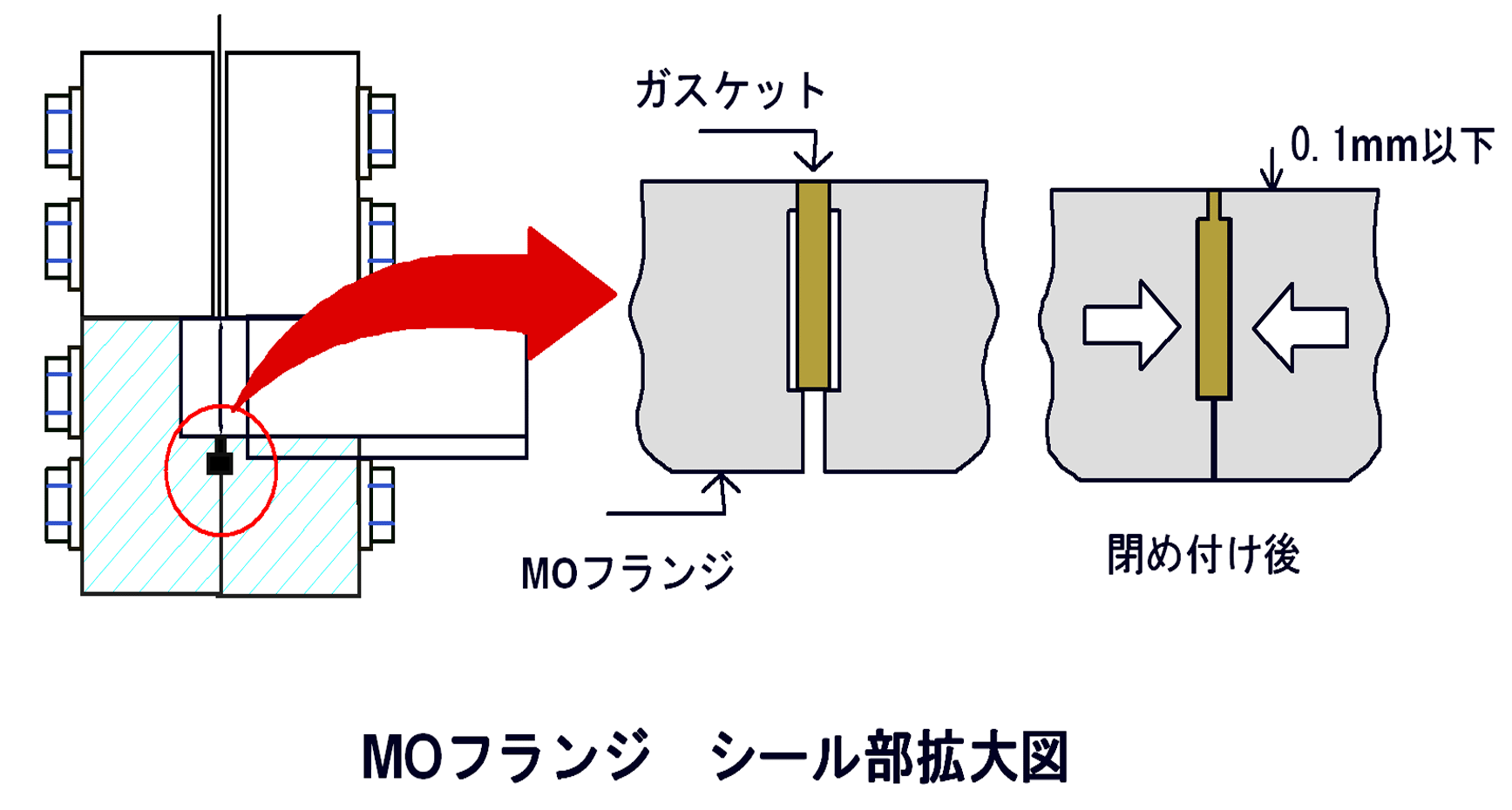

■ フランジ接続部内面の段差をなくした構造
（フランジとガスケットの段差は±0.1mm以下）
■ シンプルなガスケット構造
ノックピンによりガスケットの位置が決まり仮固定されるため、
ガスケットの落下を気にする必要がなく、作業性が良い。
発表：H.Matsumoto,M.Ohtsuka:"Development of the Vacuum Flange for the High Power RF Application";
第24回リニアック技術研究会:June,1999
MOフランジに関する論文
・隙間のない接続フランジ(MOフランジ)の加速器ビームダクトへの応用（PDF） 末次祐介,白井満;KEK 大塚美智夫;㈱オオツカ
■ ユニセックス構造
■ ノックピンによりフランジ合わせ面の位置決め精度を上げることが可能
■ ノックピンによりガスケットの脱落を防止
■ フランジ接続部内面の段差をなくした構造
（フランジとガスケットの段差は±0.1mm以下）
■ シンプルなガスケット構造
ノックピンによりガスケットの位置が決まり仮固定されるため、
ガスケットの落下を気にする必要がなく、作業性が良い。
発表：H.Matsumoto,M.Ohtsuka:"Development of the Vacuum Flange for the High Power RF Application";
第24回リニアック技術研究会:June,1999
MOフランジに関する論文
・隙間のない接続フランジ(MOフランジ)の加速器ビームダクトへの応用（PDF） 末次祐介,白井満;KEK 大塚美智夫;㈱オオツカ
